在工业生产和科学实验领域，许多精密操作对环境的洁净度和温度稳定性有着极高的要求，普通手套箱难以满足ISO 4级洁净度及恒定温度控制的双重需求。为此，本实用新型提供一种超级洁净冷却手套箱，通过集成超级洁净组件和冷却系统，可实现ISO 4级洁净度环境，并能将环境温度在0～25℃范围内控制在任意恒定温度，为高精度作业提供可靠保障。该设备结构设计严谨，各部件参数和连接关系均严格遵循专利规范，确保运行稳定、性能达标。

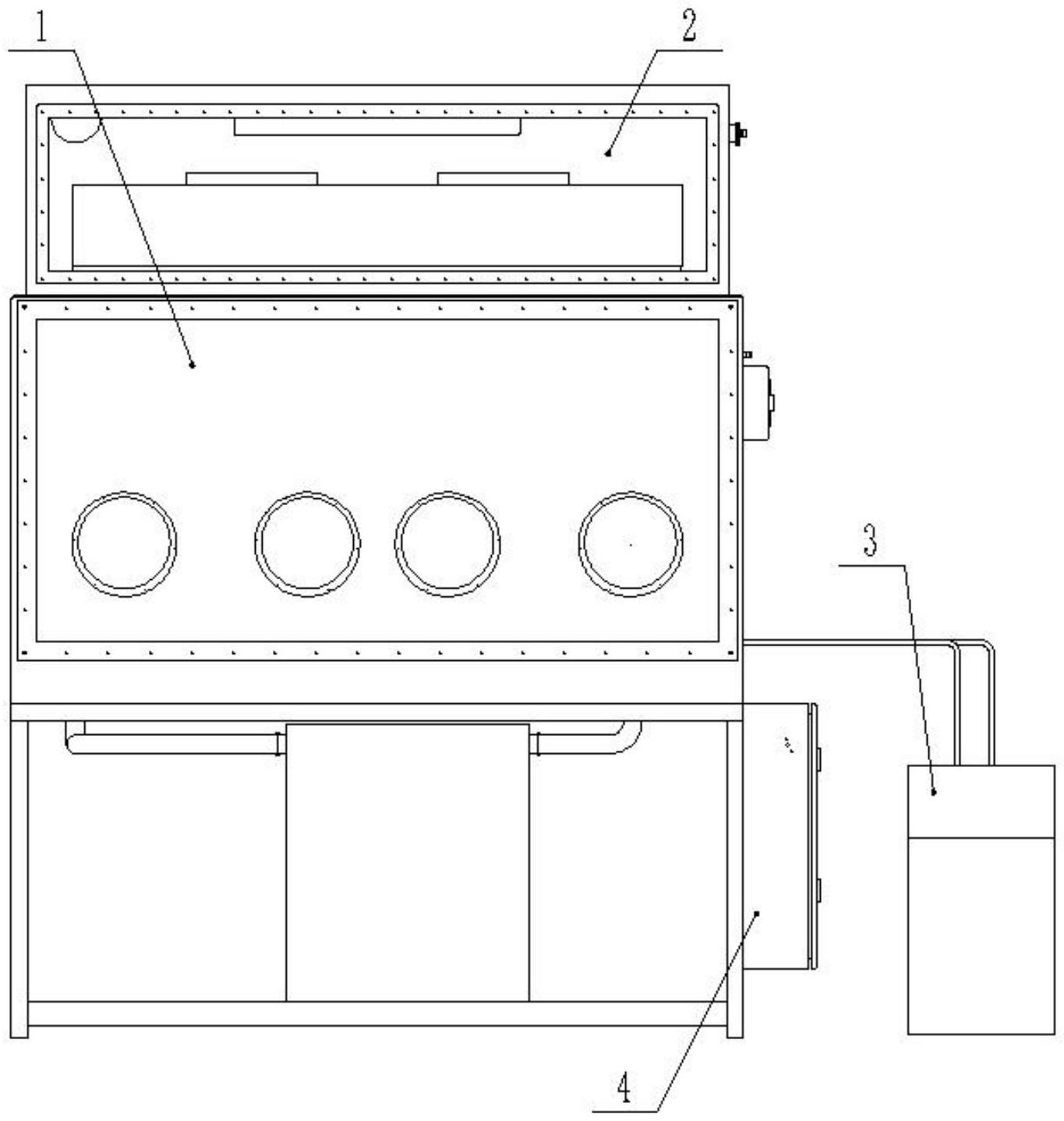

   该超级洁净冷却手套箱的核心结构包括手套箱主体、超级洁净组件、电控箱和冷却系统四大组成部分，各部件协同工作，共同实现洁净度和温度的精准控制。其中，手套箱主体作为核心承载部件，其下部或侧部安装有电控箱，用于设备的整体控制；外侧连接有冷却系统，负责温度调节；顶部则连接有超级洁净组件，是实现高洁净度的关键。

   超级洁净组件是保障设备洁净度的核心，主要由超净罩壳、FFU超净过滤组、FFU风筒和多孔板组组成。超净罩壳固定安装在手套箱主体顶部，为内部组件提供保护；超净罩壳内安装有与手套箱主体相连通的FFU超净过滤组，该过滤组包含一级过滤器和二级过滤器，其中一级过滤器规格为0.3μm，二级过滤器规格为0.12μm，通过两级过滤可有效去除空气中的杂质，确保进入手套箱主体的空气达到ISO 4级洁净度标准。

在手套箱主体内底部固定安装有多孔板组，该多孔板组由第一多孔板、第二多孔板和第三多孔板串联组成，三者均固定安装在手套箱主体内底部。为保障多孔板组的安装稳定性，手套箱主体底部内壁设置有支撑角钢组，第一、二、三多孔板均固定安装在支撑角钢组上。多孔板组与FFU超净过滤组之间通过FFU风筒相连通，形成完整的洁净气流循环通道，确保洁净空气均匀分布在手套箱主体内部。

   手套箱主体本身包括箱体，箱体底部固定安装有净化柱，FFU超净过滤组与净化柱之间连接有进气管，箱体与净化柱之间连接有出气管，形成气流循环回路。为进一步提升过滤效果，进气管端部设置有进气滤芯，出气管端部设置有出气滤芯，可有效防止杂质进入净化柱和箱体，保障设备内部环境的洁净度，延长设备使用寿命。

   冷却系统负责实现手套箱内部温度的精准控制，其核心部件为水冷管组，水冷管组串联安装在FFU风筒内部，可直接对循环的洁净空气进行降温。水冷管组上连接有进水管和回水管，进水管和回水管均与外置的冷水机相连接，通过冷水机提供冷却水源，实现冷却循环。为实现温度的精准调控，FFU风筒上安装有温度传感器，该温度传感器与电控箱电性连接，可实时监测FFU风筒内的空气温度，并将信号传输至电控箱，由电控箱调节冷水机运行，确保手套箱内部温度稳定在0～25℃范围内的任意恒定值。

   值得注意的是，该设备所采用的温度传感器为PT100温度传感器，其具有测量精度高、稳定性好的特点，可精准捕捉温度变化，为温度控制提供可靠的数据支持。电控箱作为设备的控制核心，不仅与温度传感器电性连接，还统筹控制超级洁净组件和冷却系统的运行，实现设备的自动化、精准化操作。
